Le système de rideaux pliants motorisé doit être installé par une personne qualifiée tout en respectant toutes les réglementations de sécurité courantes pour travailler sur des installations électriques.
Bien que l'idée de base soit de le contrôler à partir d'un système domotique, il est également tout à fait possible de faire fonctionner le système à l'aide de commutateurs de store typiques.
En suivant les étapes décrites ci-dessous, l'installation et l'étalonnage se dérouleront sans problème. Selon le modèle commandé, le moteur peut être une version 24VDC ou 230VAC.
Le système de rideaux pliants motorisés se compose d'un profile carré en aluminium où tous les éléments de fonctionnement sont montés à l'intérieur. Le système est livré avec un moteur, des tambours pour les cordes, des supports de montage et un Velcro type "crochet" dur sur toute la largeur (voir "confection" pour les instructions sur le tissu de rideau lui-même, qui n'est pas inclus), tous montés et prêts à être installés.

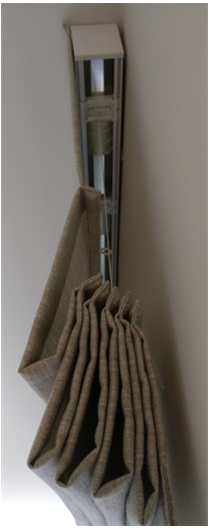

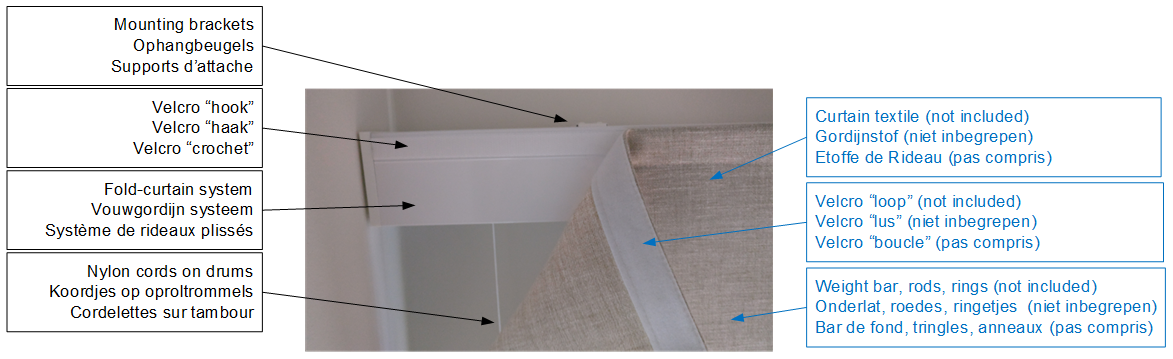

Voyez ici à quoi ressemble le système. Les articles qui ne sont pas inclus font partie de la confection textile. Le magasin de confection saura quelle doit être la taille des ourlets pour accepter les tiges et la barre de poids. Les instructions pour la confection sont expliquées dans la section confection de ce document.
Les positions d'extrémité supérieure et inférieure doivent être réglées mécaniquement. à la livraison, ils sont réglés sur un maximum d'un tour de l'arbre. Cela évite le risque d'enroulement ou de déroulement incontrôlé. La procédure de réglage est expliquée plus en détail dans ce document.

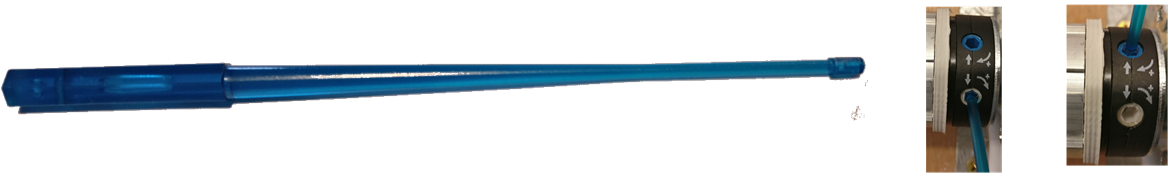

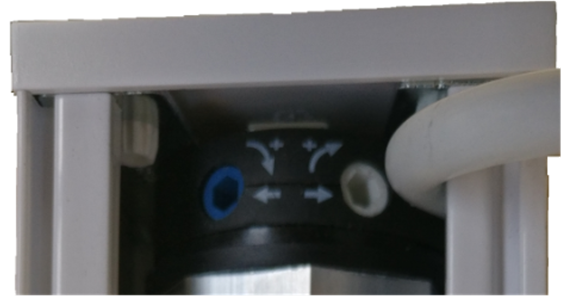

Les boutons de réglage de position fin de course du moteur : double potentiomètres à régler avec une clé hexagonale de 4 mm. Tourner dans le sens du signe plus = extension, tourner dans le sens du signe moins = raccourcissement.

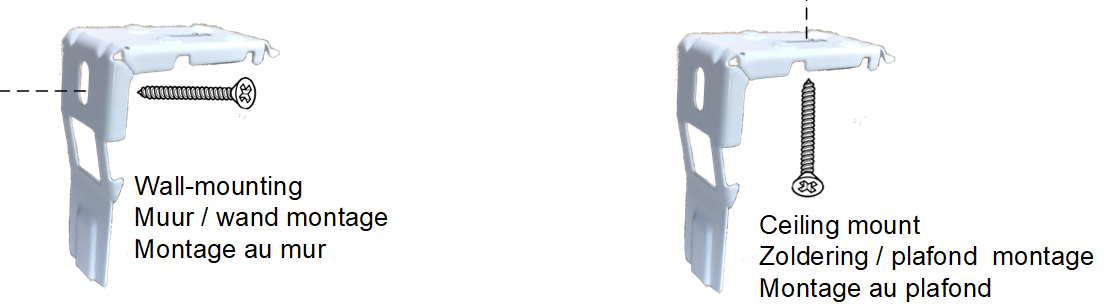

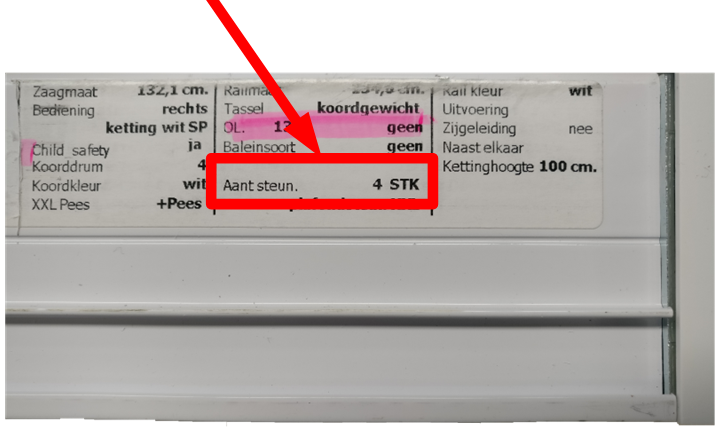

Le système est livré avec le nombre correct de supports de montage pour une installation murale et/ou au plafond. Tous les supports doivent être utilisés, un à environ 10 cm de chaque extrémité, et les autres répartis uniformément. Le nombre de supports est imprimé sur l'étiquette à l'arrière du profil.
Il est absolument nécessaire de monter le système de manière horizontale. C'est un facteur critique de succès pour le fonctionnement complet du système. Utilisez les outils appropriés, tels qu'un laser avec niveau à bulle, pour vérifier l'horizontalité, ne faites jamais confiance à d'autres aides visuelles.
S'il est possible, maintenez la partie supérieure du support à environ 3 mm en dessous du plafond lors de l'installation murale. Cela facilitera la fixation et le retrait du système des supports.

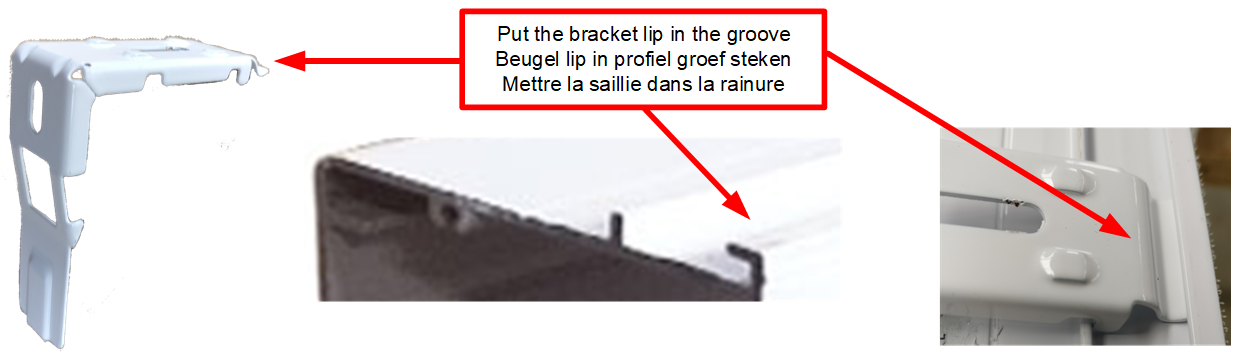

Une fois que vous avez fixé les supports, vous pouvez clipser le profilé sur les supports. Pour ce faire, procédez comme suit :
Poussez ensuite le profilé contre le mur et le plafond jusqu'à ce qu'il se fixe et s'enclenche à l'arrière des supports.
Appuyez fermement avec votre poing sur l'avant du profilé en tapotant au niveau de chaque support pour vous assurer que tous les supports sont correctement verrouillés. Vous devriez entendre le clic de verrouillage.

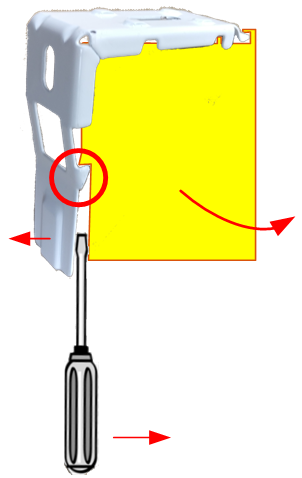

S'il est nécessaire de retirer le profilé des supports, vous devez libérer le verrou en utilisant un tournevis plat.

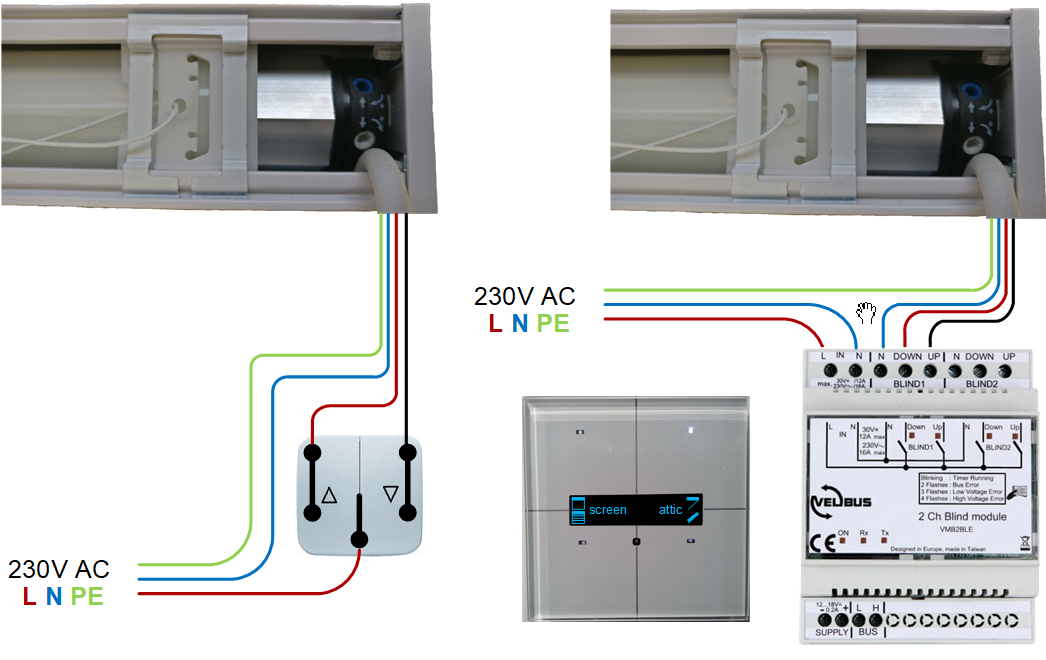

Vous pouvez maintenant procéder au raccordement électrique du système.
La sécurité d'abord. Assurez-vous que le disjoncteur est en position arrêt, ne connectez pas le système sur un circuit actif. Cela n'est pas sûr en premier lieu, mais cela peut également vous nuire si le moteur se mettait en marche en raison d'une mauvaise connexion.
Vous devez choisir et acheter le tissu / textile de rideau dans un magasin de décoration ou d'intérieur qui peut également fournir des rideaux sur mesure en fonction de la description fournie.
Une fois que vous avez fait un choix concernant le tissu pour votre rideau (couleur, texture, transparence, apparence), l'assemblage doit être effectué et vous devez tenir compte des directives suivantes :
En haut, un Velcro "boucle" de 20 mm doit être cousu sur toute la largeur.

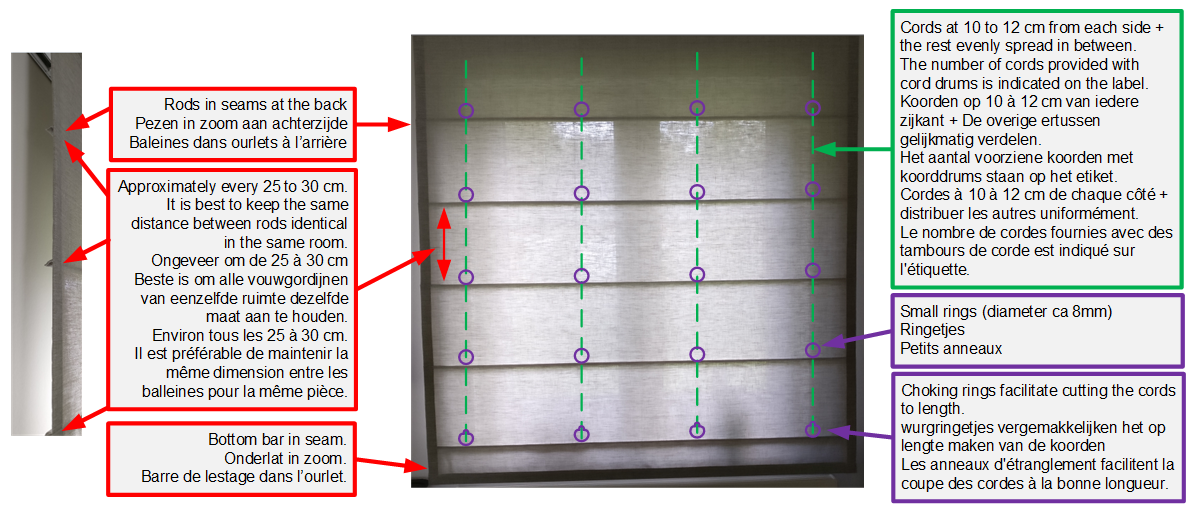

à intervalles réguliers (tous les 25 à 30 cm), des ourlets doivent être prévues sur toute la largeur dans lesquelles des tiges doivent être insérées. à chaque extrémité, une boutonnière doit être prévue pour pouvoir retirer les tiges si le rideau doit être nettoyé. Les tiges doivent être fournies par le magasin, il s'agit généralement d'un petit tube en aluminium (diamètre d'environ 7 mm) qui est préféré à une tige en nylon ou en plastique en raison de sa rigidité. Les tiges doivent couvrir toute la largeur du rideau, moins 3 cm pour éviter qu'elles ne deviennent visibles.
Il peut parfois y avoir un tambour de cordon de trop monté à l'intérieur du profile. Si vous estimez qu'il n'est pas nécessaire, alors n'utilisez simplement pas le cordon. Les tambours peuvent être facilement glissés à la position requise, il suffit de laisser le tambour inutilisé quelque part entre les autres, mais retirez le cordon en nylon pour qu'il n'interfère pas avec les autres et ne risque pas de causer des problèmes mécaniques.
De plus, un petit anneau doit être fixé à l'ourlet à travers lequel le cordon est enfilé. Sur le dernier ourlet, des anneaux d'étranglement ou des pinces doivent être fixé pour attacher les fils.
En bas, un ourlet plus large doit être prévu pour une barre de poids, également avec une boutonnière plus large pour pouvoir la retirer lorsque le nettoyage du rideau est nécessaire.
Si le tissu du rideau ne peut pas être assemblé en une seule pièce, alors les différentes sections doivent être cousues ensemble à hauteur d'un ourlet.
Les tiges, la barre inférieure et les anneaux doivent être fournis par le magasin de confection.
Commencez par faire glisser les tambours (avec le clip guide de corde) à la bonne position. Pour cela, mesurez sur le rideau où se trouvent les anneaux.
Si un tambour n'est pas utilisé, vous devez détacher complètement la corde du tambour et la retirer. Le tambour lui-même peut rester en place.
Faites passer chaque corde à travers tous les anneaux et attachez la temporairement à l'anneau inférieur (anneau d'étranglement).

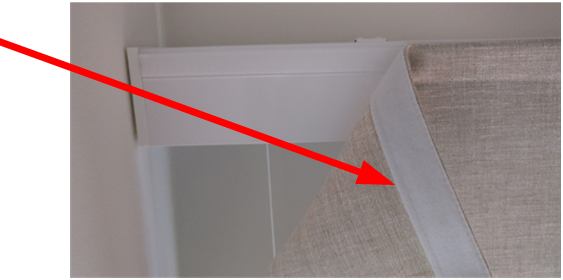

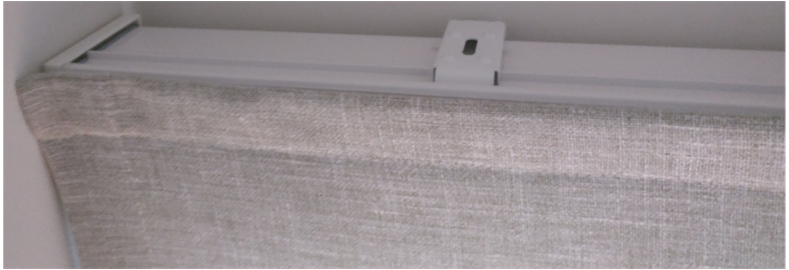

Soulevez le haut du rideau et fixez le Velcro sur le profile. Assurez une pression uniforme sans étirer ou froisser le tissu. Avant d'appliquer le Velcro, maintenez le rideau devant le profile sur toute sa largeur. Ainsi, vous verrez combien vous devez étirer ou non le tissu. Le mieux est de le faire à deux personnes.
ici il y a eu trop de tension, il faut enlever le
rideau du Velcro et recommencer avec moins de tension
Laissez pendre le rideau. Vérifiez que toutes les cordes ont une tension égale et ajustez si nécessaire.
Maintenant, vous devez faire tourner le moteur environ trois tours pour que les cordes soient enroulées plusieurs fois sur les tambours.
Insérez l'outil hexagonal dans l'un des ports de réglage et tournez-le dans le sens du signe plus. Si vous ne voyez aucun mouvement du moteur après un demi-tour, vous avez probablement le mauvais port de réglage, donc essayez l'autre.
Déterminez le sens de rotation. Ce sera le sens de rotation "vers le haut". Si c'est incorrect, vous devez échanger les conducteurs brun et noir. Pour ce faire, n'oubliez pas d'éteindre le disjoncteur.
Maintenant, c'est la position la plus basse et votre rideau doit être complètement déplié. Ajustez la longueur des cordes et assurez-vous que toutes les cordes ont la même tension. Le rideau doit maintenant également être complètement horizontal (à niveau).
Maintenant, vous devez régler la position la plus élevée. Insérez l'outil hexagonal dans le même ports de réglage et donnez la commande "vers le haut" dans votre domotique et tournez l'outil hexagonal dans la direction du signe plus jusqu'à ce que la position supérieure soit atteinte.

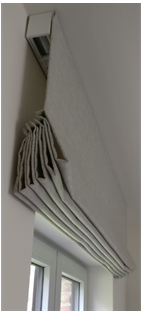

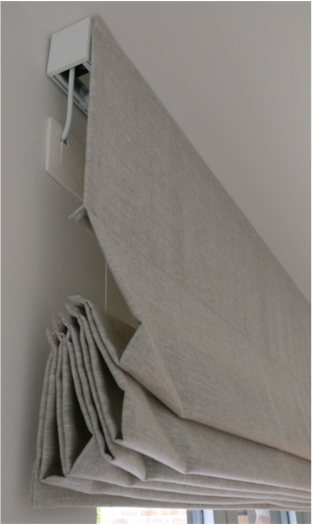

voici les plis lors du montage
les plis se mettront correctement quelques jours plus tard
Ne montez pas trop haut, il doit y avoir un dégagement minimal pour que le moteur ne se bloque.

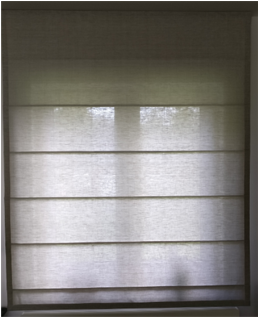

Désormais, vous pouvez déterminer la position entre 0 et 100% via votre domotique. étant donné que les positions d'extrémité sont maintenant définies, le moteur ne pourra jamais dépasser les butées d'extrémité et votre système de rideau plissé motorisé peut être mis en service en toute sécurité. Les plis se fixeront dans les bons plis après quelques jours.
Calculez le temps nécessaire à votre domotique pour donner une commande "vers le haut" / "vers le bas" pour faire fonctionner votre système de rideau plissé de 0 à 100%.
